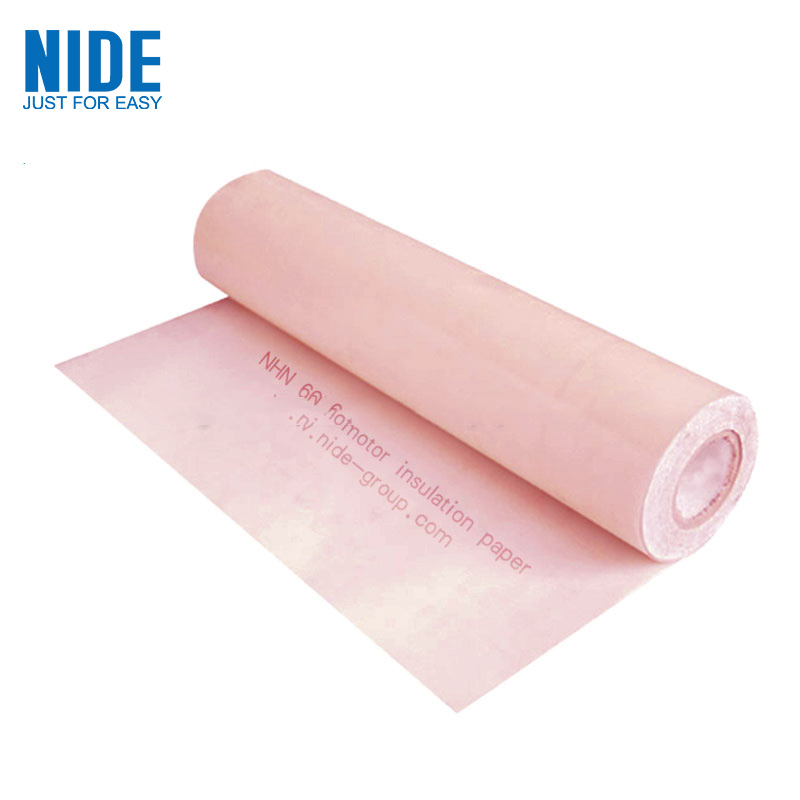

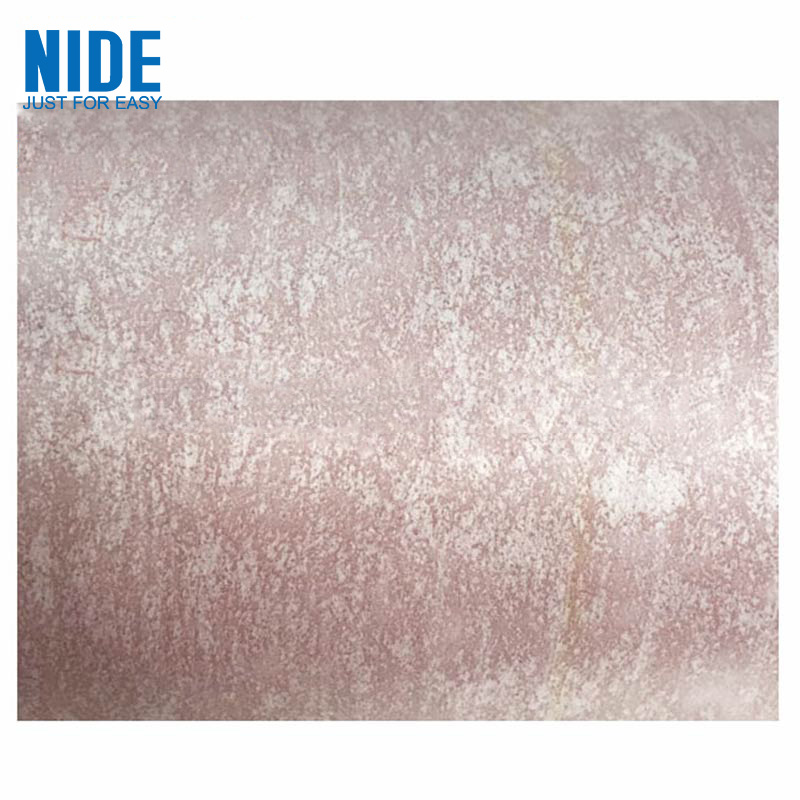

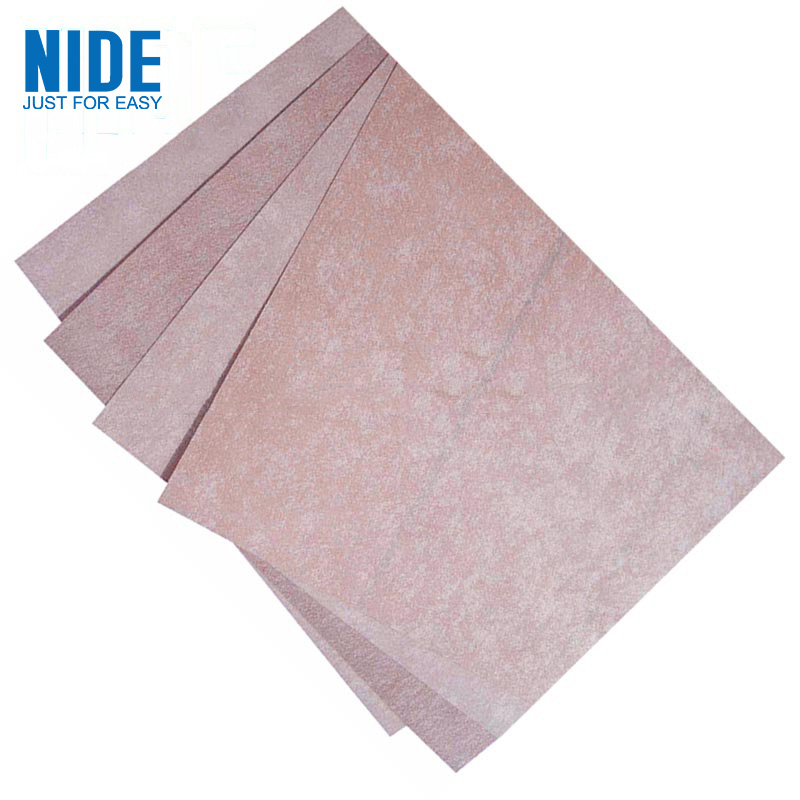

電機繞組用PMP絕緣紙為柔軟的三層複合絕緣材料,中間層為聚酰亞胺薄膜,外兩層為NOMEX,主要由無機成分、聚酰亞胺薄膜、芳綸纖維紙、粘合劑組成, 等等。
參數名稱 |
規格單位 |
|||
產品名稱: |
電機繞組用PMP絕緣紙 |
|||
絕緣材料顏色: |
粉色的 |
|||
絕緣紙等級: |
H級,180-200°C |
|||
正常附著力: |
無分層 |
|||
熱粘合 (200±2°C, 10min) |
無分層、無起泡、無膠水 |
|||
絕緣紙厚度: |
0.15±15 毫米 |
0.17±15 毫米 |
0.20±15 毫米 |
0.23±15毫米 |
定量絕緣紙: |
145 克 |
181 克 |
218 克 |
286 克 |
Nomex 厚度: |
50 微米 |
50 微米 |
50 微米 |
50 微米 |
膜厚: |
25μm |
50μm |
75μm |
125μm |
擊穿電壓: |
≥7KV |
≥9千伏 |
≥12KV |
≥19千伏 |
折彎後擊穿電壓: |
≥6KV |
≥ 8KV |
≥ 11 千伏 |
≥17KV |
拉力(縱向): |
≥ 120N/CM |
≥ 160 N/CM |
≥¥180N/CM |
≥¥200 N/CM |
拉力(橫向): |
≥ 70N/CM |
≥ 90N/CM |
≥ 120N/CM |
≥ 150N/CM |
伸長率(縱向): |
≥15% |
≥17% |
≥17% |
≥12% |
伸長率(橫向): |
≥15% |
≥17% |
≥17% |
≥12% |
電機繞組用PMP絕緣紙適用於H級高耐熱電機電器的槽絕緣、匝間絕緣和墊片絕緣,如電纜、線圈、電動機、發電機、鎮流器等,用於夾層變壓器和其他電器的絕緣,如乾式變壓器、高壓變壓器等。
