大電流KW熱保護器溫控開關

大電流KW熱保護器溫控開關

1.熱保護器的應用

KW系列熱保護器是具有溫度傳感特性的產品。該產品具有結構先進、體積小、動作靈敏、觸電能力大、壽命長等特點。廣泛應用於家用電器、電熱器具、熒光燈鎮流器等。變壓器、互感器、汽車電機、集成電路及通用電氣設備的過熱保護。

2、熱保護器結構

2.1 概要：結構及附圖

2.2 導體：	鍍錫銅芯線，絕緣層採用聚乙烯材料、矽膠材料，並有UL認證線材； 。
2.3 外殼：	PBT工程塑料外殼或鍍鎳鋅合金金屬外殼；
2.4 套筒材質：	PET聚酯絕緣套管或PE型套管，滿足電器的性能要求。

3、熱保護器性能

3.1額定電流：

電壓VOLTAGE 12V-DC 24V-DC 120V-AC 250V-AC

電流 電流 12A 10A 8A 6A 5A

3.2工作溫度：60℃-160℃，誤差±5℃

3.3 引線拉力試驗：熱保護器引線應能承受大於或等於50N的拉力，持續1min，不斷裂、不鬆動。

3.4 絕緣電壓：

A。熱保護器應能承受熱斷開後接線間AC660V、50Hz交流電，並持續試驗1min無擊穿閃絡；

b.熱保護器端子引線與絕緣套表面或熱保護器表面能承受AC1500V、50Hz交流電1min而不發生擊穿閃絡；

3.5絕緣電阻：正常情況下，電線與絕緣套之間的絕緣電阻在100MQ以上。 （所用儀表為DC500V絕緣電阻表）

3.6 接觸電阻：熱保護器在觸點閉合時的接觸電阻應不大於50mΩ。

3.7耐熱試驗：將產品置於150℃環境下96小時。

3.8耐濕試驗：將產品置於40℃、相對濕度95%的環境中48小時。

3.9 熱衝擊試驗：將產品交替置於150℃和-20℃環境中各30min，共5個循環。

3.10抗振動試驗：產品能承受振幅1.5mm，頻率變化10-55HZ，掃描變化週期3-5min，振動方向X、Y、Z，各方向連續振動2次小時。

3.11跌落試驗：產品從200mm高度自由跌落1次。

3.12 抗壓性能：將產品浸入密封油箱中，施加2Mpa壓力，保持24h。

3.13壽命：產品壽命≥10000次

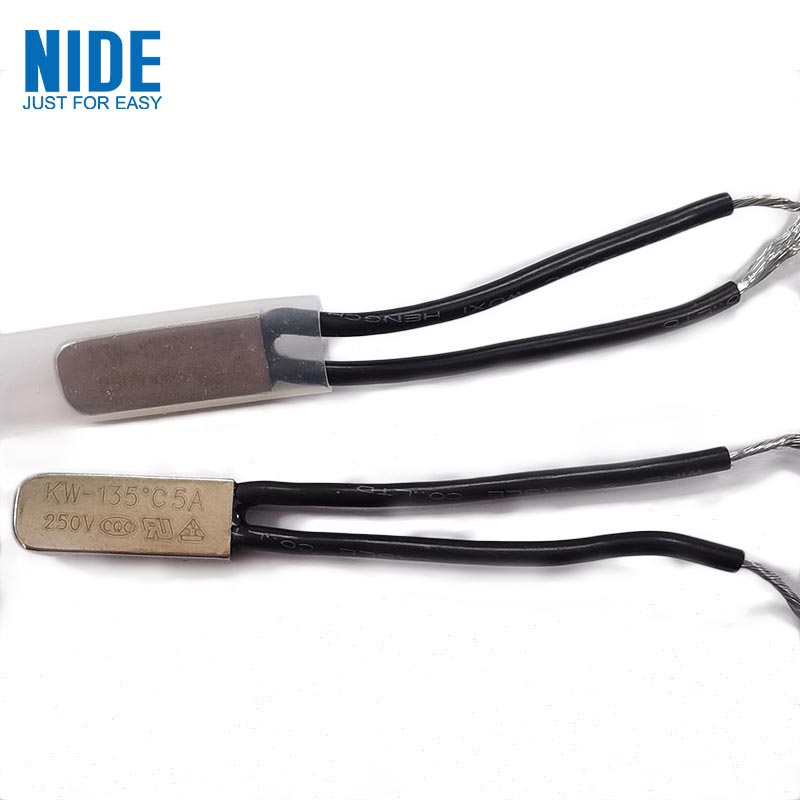

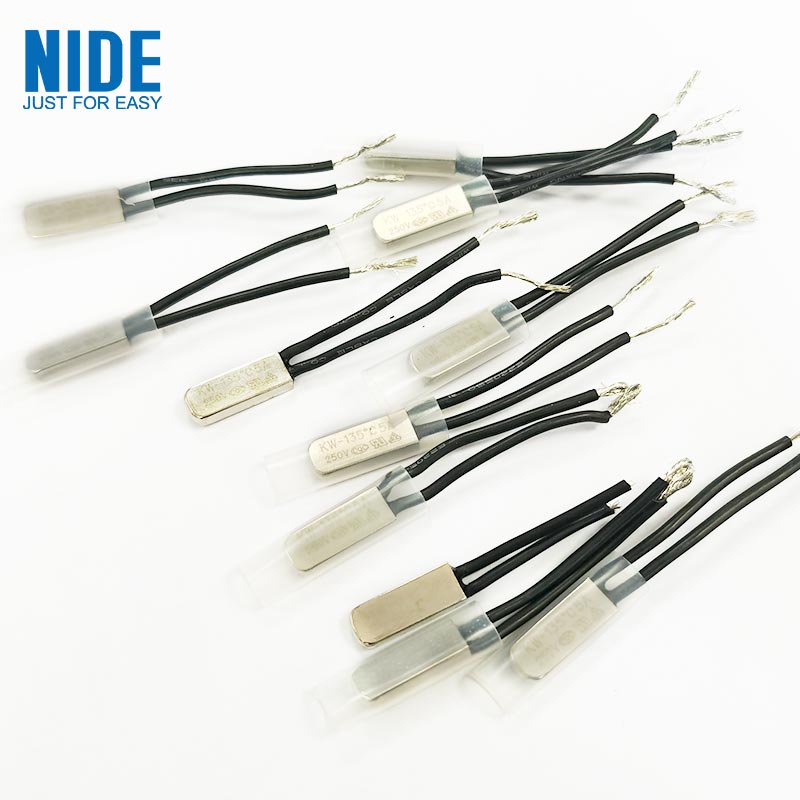

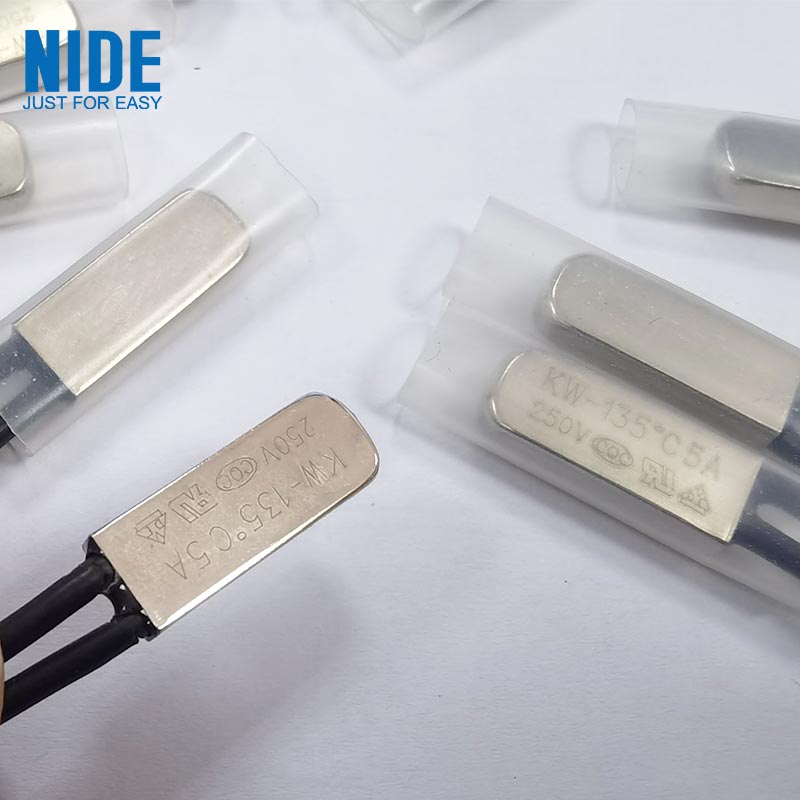

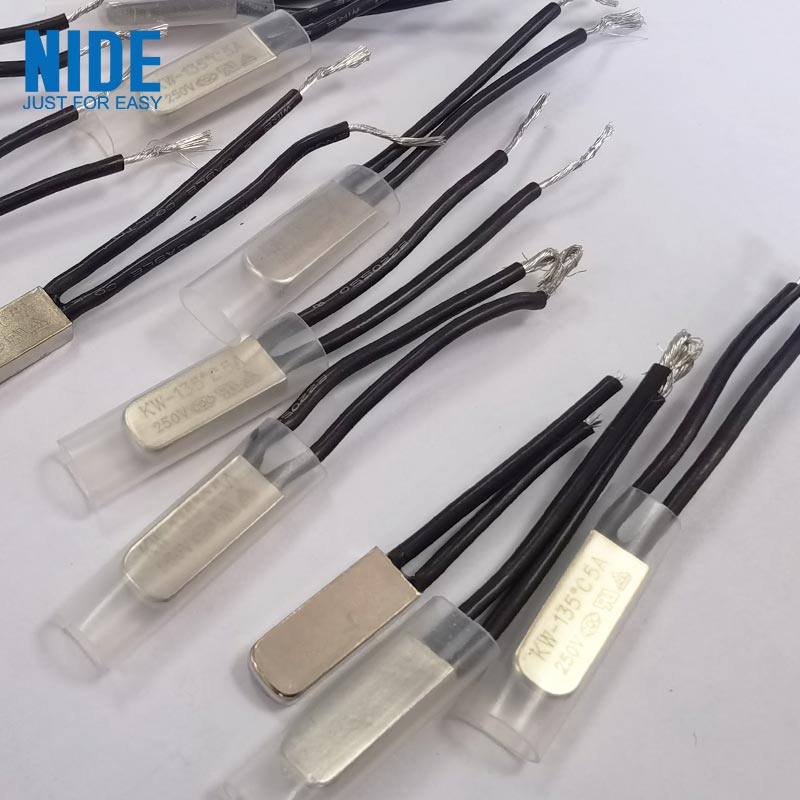

4. 熱保護器圖片

5 注意事項：

5.1動作溫度檢測的升溫速率應控制在1℃/1min；

5.2 保護器外殼在使用過程中不應承受強烈的衝擊和壓力。

定制熱保護器：

1.定制引線：根據客戶需求定制線材、長度、顏色

2、定制金屬外殼：根據客戶需求定制不同材質外殼，包括塑料外殼、鐵殼、不銹鋼外殼、其他金屬外殼。

3、定制熱縮套管：根據客戶需求定制不同的耐高溫聚酯熱縮套管
