電動工具石墨碳刷由碳組成,是一種耐高溫材料,熔點達到3652°C。石墨具有這種耐高溫的特性,可以加工成耐高溫的化學器具坩堝。石墨的導電性非常好,超過許多金屬,是非金屬的數百倍,所以它被製成導電零件如作為電極和碳刷。
材料 |
模型 |
反抗 |
堆積密度 |
額定電流密度 |
洛氏硬度 |
加載 |
石墨和電石墨 |
D104 |
10±40% |
1.64±10% |
12 |
100(-29%~+10%) |
20KG |
D172 |
13±40% |
1.6±10% |
12 |
103(-31%~+9%) |
20KG |
|
優點:良好的潤滑性和持久性 |
||||||
D104的應用:適用於80-120V直流電動機、小型水輪發電機電動機和汽輪發電機電動機 |
||||||
D172的應用::適用於大型水輪發電機和水輪發電機 |

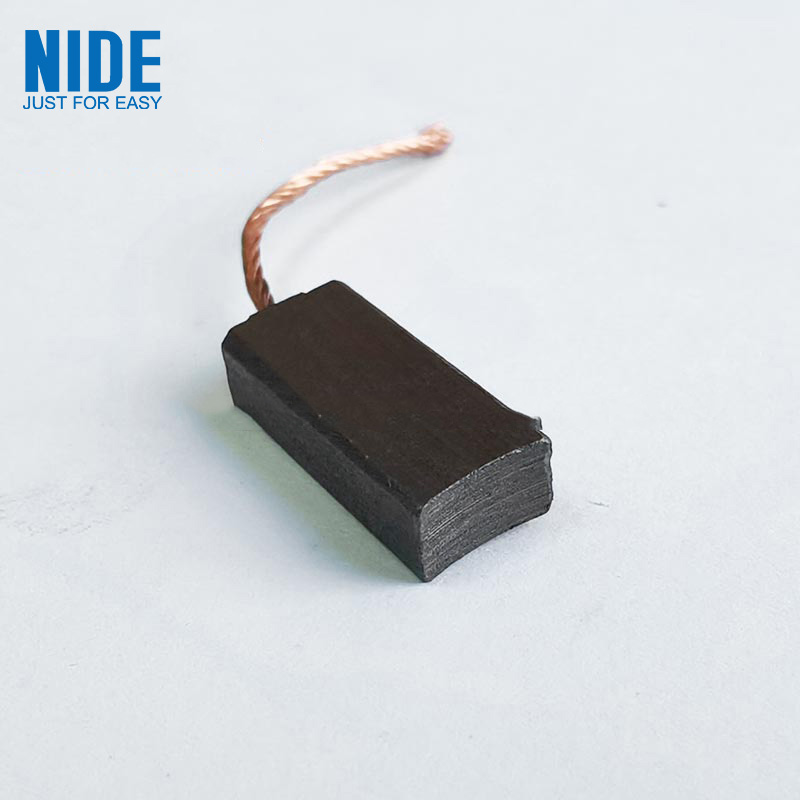

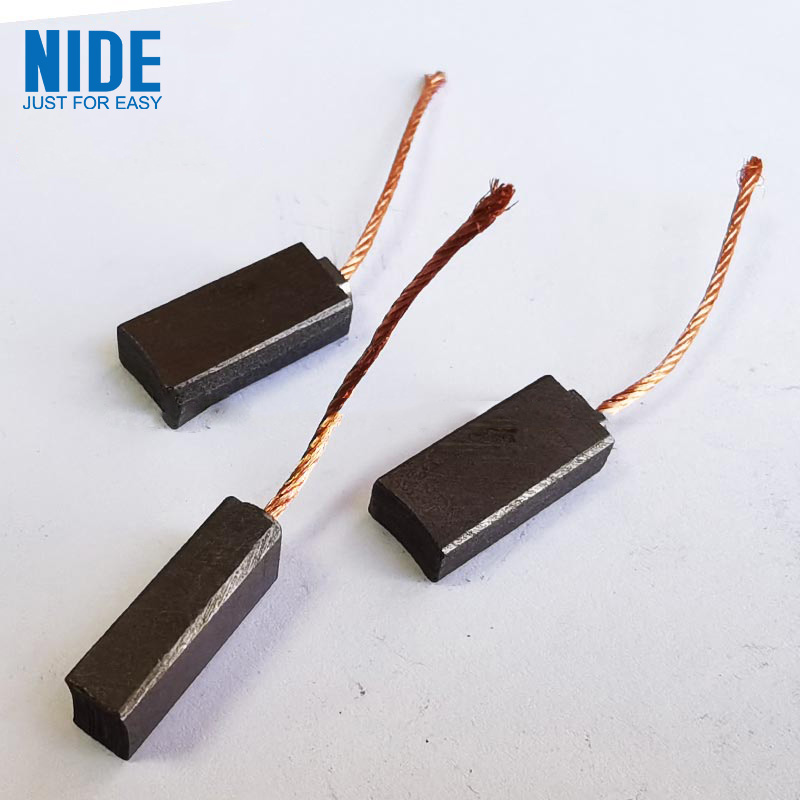

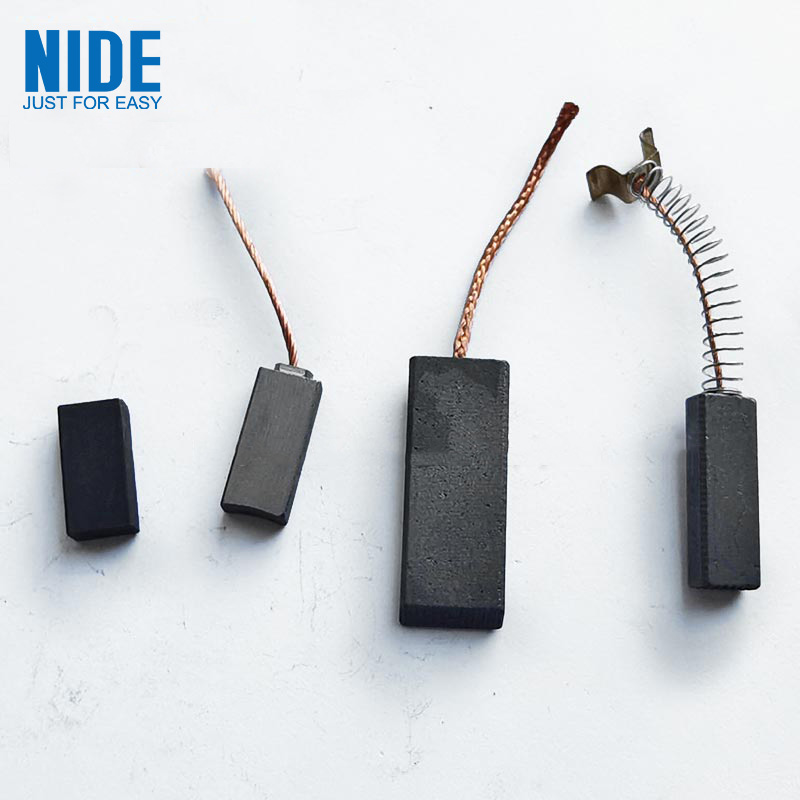

石墨碳刷主要廣泛用於電動工具電機設備。它們用於向某些電動機或發電機的固定和旋轉部件傳輸信號或能量。形狀為長方形,金屬絲安裝在彈簧中。碳刷是一種滑動接觸,因此容易磨損,需要定期更換和清潔。
石墨的內部結構有助於電動工具碳刷具有良好的潤滑性。
