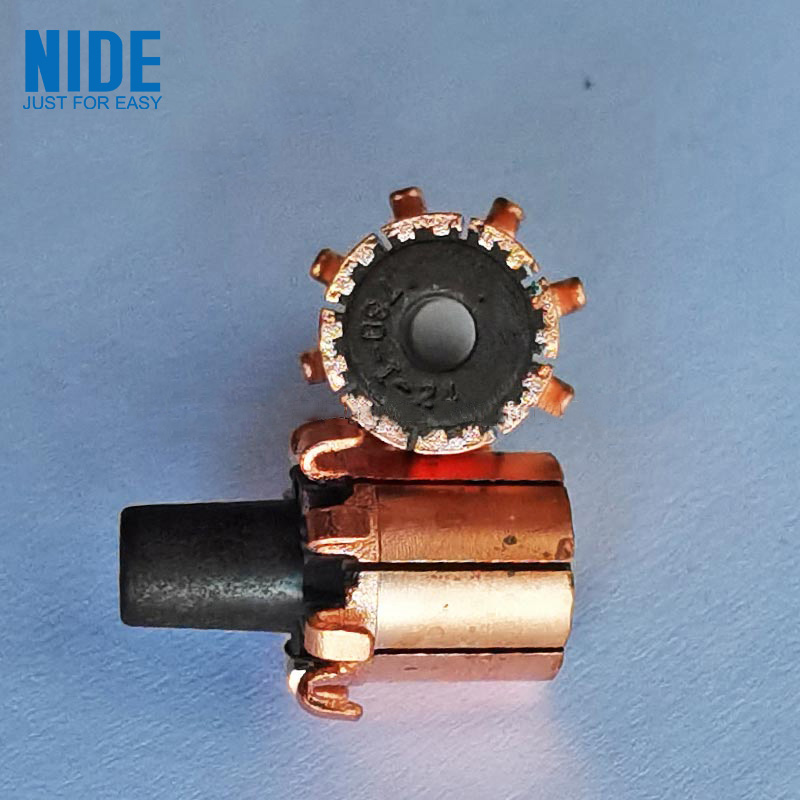

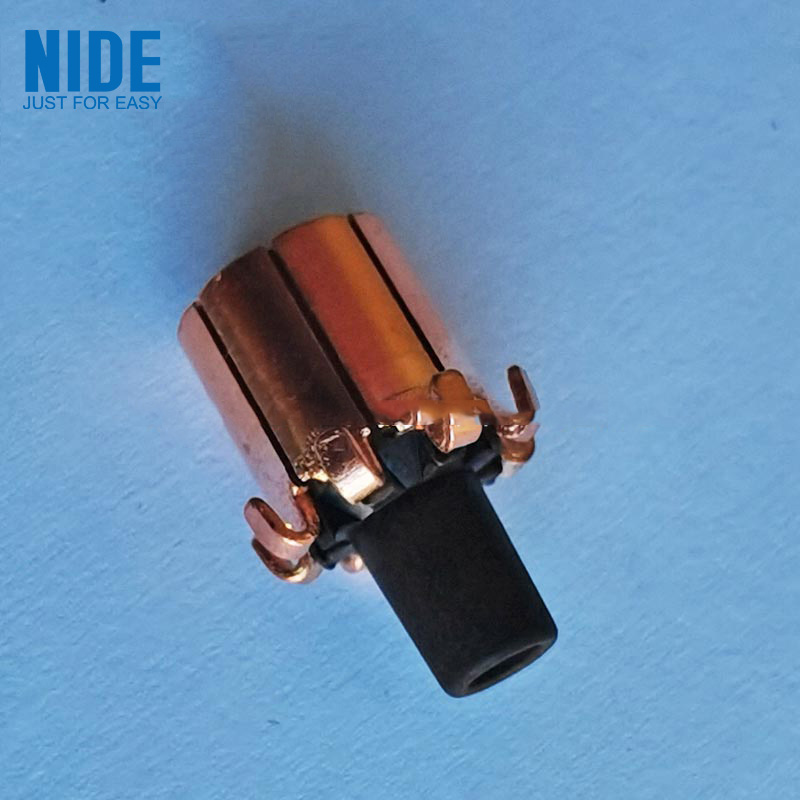

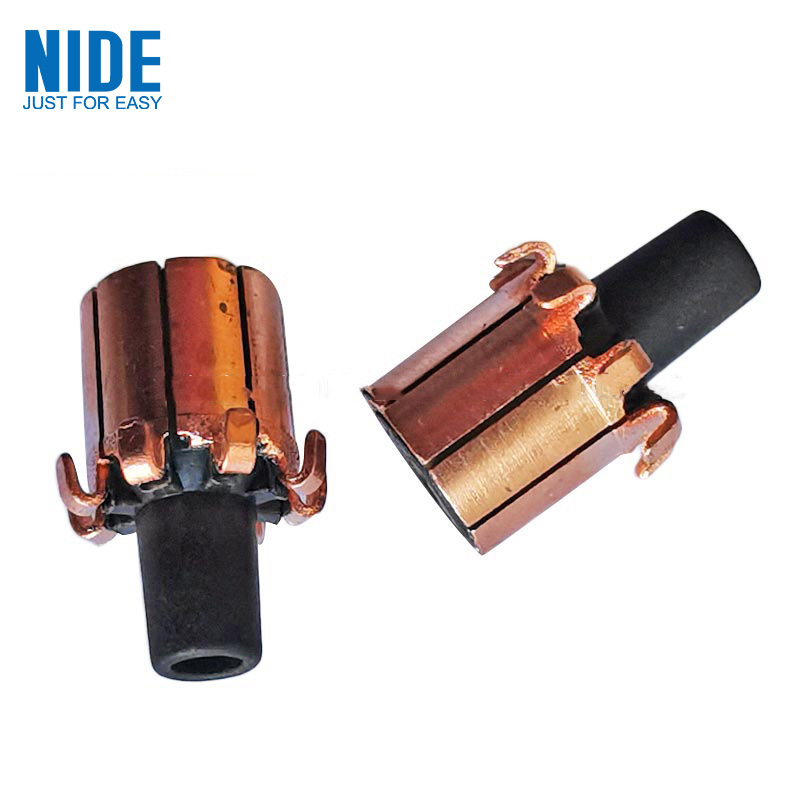

本電動工具電樞換向器是一種使用壽命長的微型電機換向器。該換向器的中心有一個主軸通孔。換向器分為大直徑段、中直徑段和小直徑段。片上固定若干個換向片,換向片之間設有絕緣件。
模型 |
外徑 |
內孔 |
槽寬 |
鉤腳長度 |
插槽號 |
銅高 |
總高度 |
365 |
5.6 |
2.3 |
0.35 |
1.6 |
5 |
7.5 |
12 |
365 |
5.6 |
2.3 |
0.4 |
2 |
5 |
8 |
12 |
385 |
5.6 |
2.3 |
0.4 |
1.6 |
5 |
7.5 |
11.4 |
380 |
5.6 |
2.3 |
0.4 |
2.5 |
3 |
8 |
12 |
380 |
5.6 |
2.3 |
0.4 |
2 |
3 |
8 |
11.4 |
555 |
7.6 |
3.175 |
0.45 |
2.5 |
5 |
10.5 |
17.3 |
545 |
7.6 |
3.175 |
0.45 |
2 |
5 |
10.5 |
13.5 |
550 |
7.6 |
3.175 |
0.45 |
3.5 |
3 |
11.5 |
16.8 |
280 |
4.2 |
2 |
0.3 |
2 |
3 |
6 |
10 |
775 |
10 |
5 |
0.5 |
3.5 |
5 |
14 |
22.5 |
電動工具電樞換向器片的表面有鎢鉬抗氧化塗層,適用於一般微型電機內部,用作電機換向器。
電動工具電樞換向器
