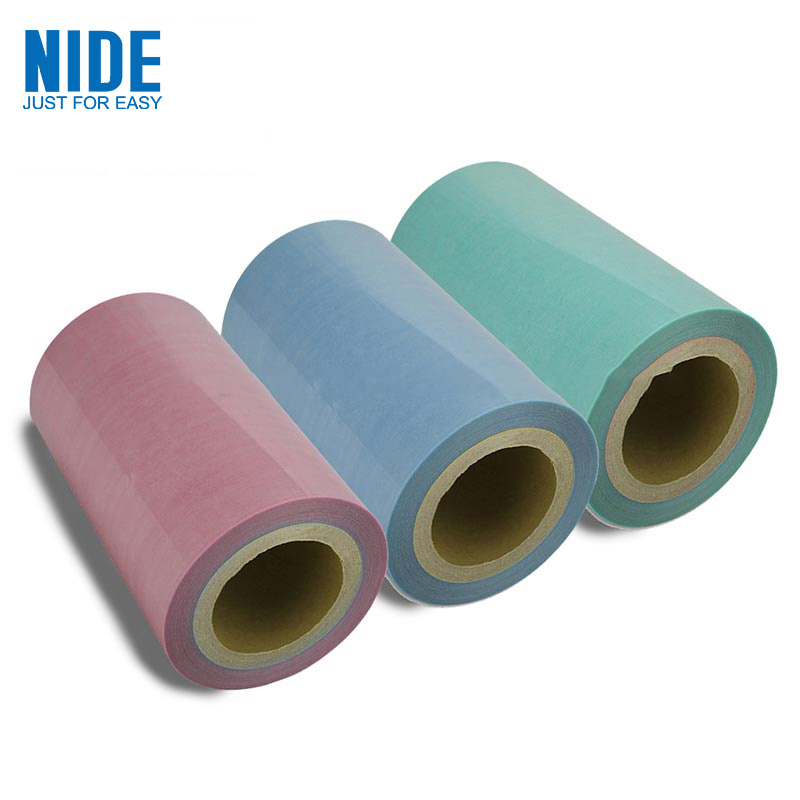

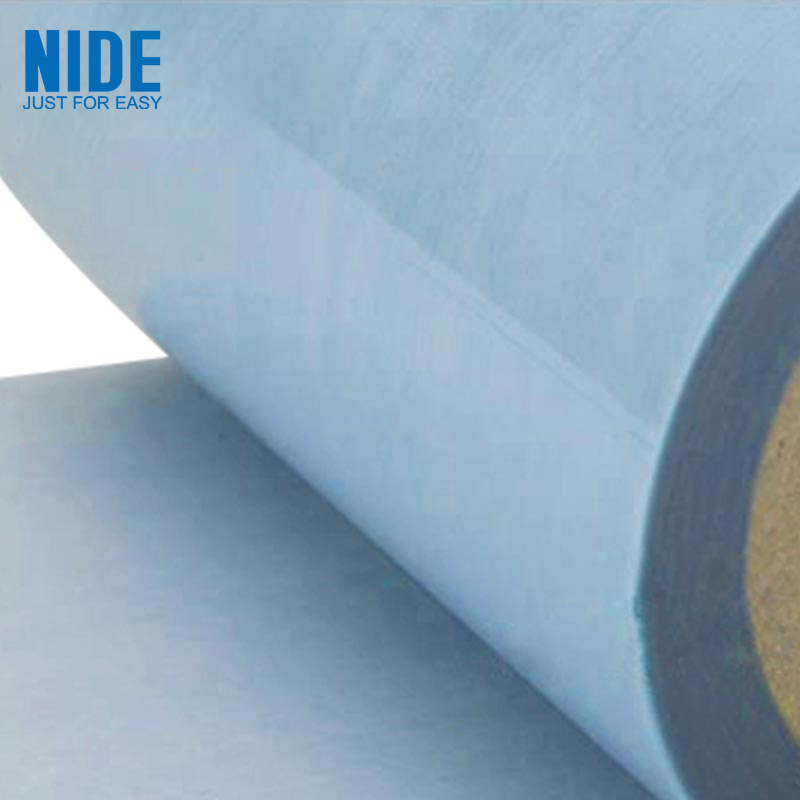

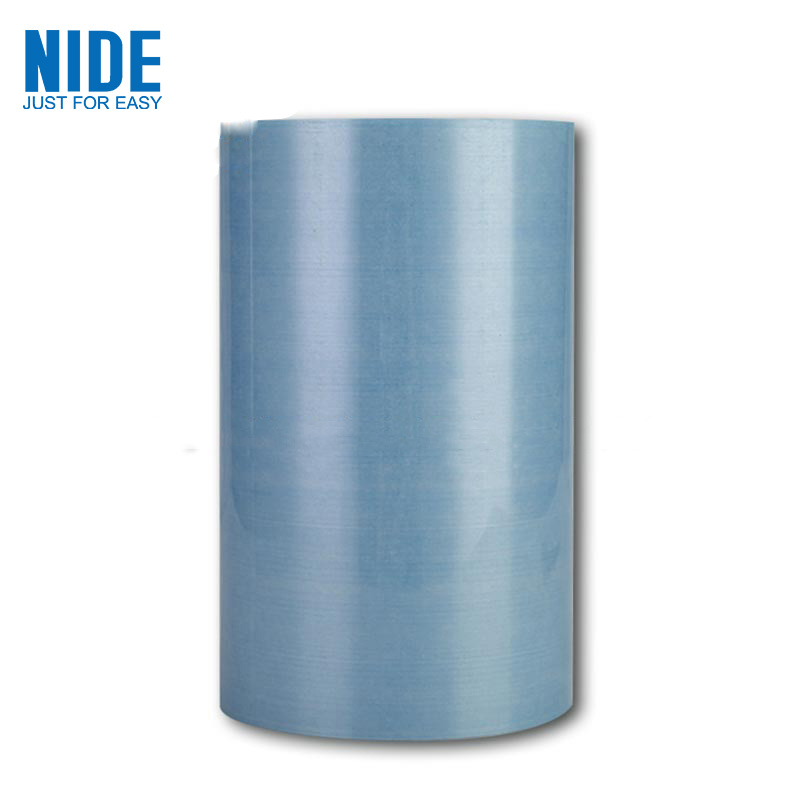

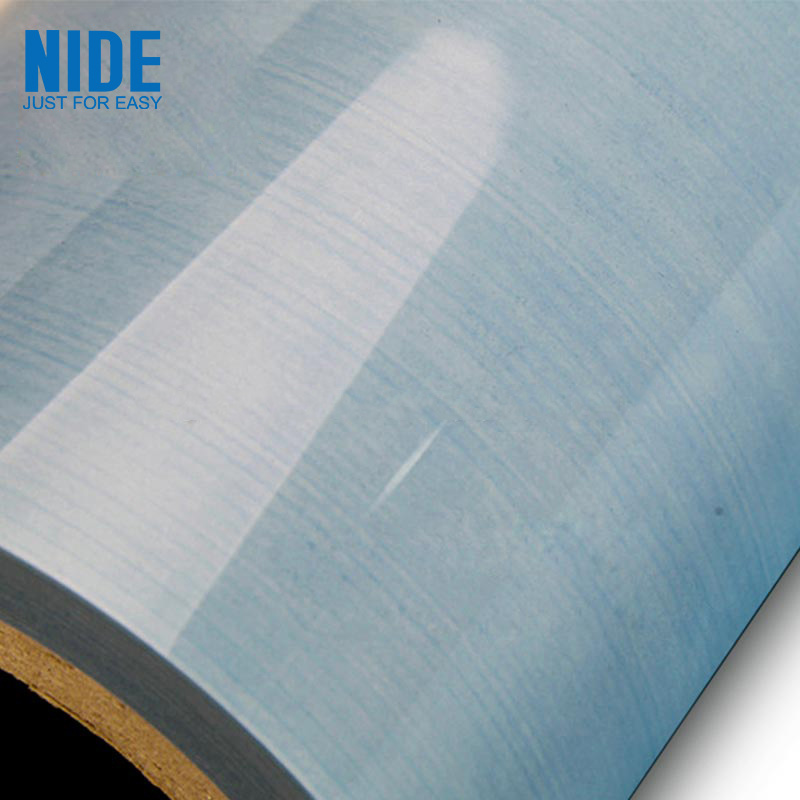

6644 F級DMD電機絕緣絕緣紙是由一層縱向聚酯纖維無紡布和一層透明或乳白色聚酯薄膜與F級樹脂(聚氨酯膠)粘合而成的柔軟的兩層複合材料。無紡布的浸漬性能好,聚酯薄膜的介電強度好。
特性 |
單元 |
範圍 |
|||||||||
絕緣紙厚度 |
毫米 |
0.09 |
0.11 |
0.15 |
0.19 |
0.20 |
0.23 |
0.25 |
0.30 |
0.36 |
0.41 |
厚度偏差 |
毫米 |
±0.01 |
±0.01 |
±0.02 |
±0.02 |
±0.02 |
±0.02 |
±0.03 |
±0.03 |
±0.04 |
±0.04 |
克重和偏差 |
全球通 |
93±9 |
113±11 |
183±18 |
218±22 |
253±25 |
288±29 |
308±31 |
393±39 |
463±46 |
533±53 |
膜厚 |
毫米 |
0.036 |
0.050 |
0.100 |
0.125 |
0.150 |
0.175 |
0.190 |
0.250 |
0.300 |
0.350 |
擊穿電壓 |
千伏 |
≥¥5 |
≥¥6 |
≥ 9 |
≥¥10 |
≥¥11 |
≥¥13 |
≥¥14 |
≥¥16 |
≥¥18 |
≥22 |
抗拉強度(MD) |
無/厘米 |
≥¥60 |
≥80日元 |
≥¥150 |
≥¥190 |
≥¥220 |
≥¥250 |
≥¥280 |
≥¥330 |
≥¥350 |
≥¥380 |
抗拉強度 (TD) |
無/厘米 |
≥¥40 |
≥70日元 |
≥¥110 |
≥¥140 |
≥¥150 |
≥¥160 |
≥¥180 |
≥¥280 |
≥¥300 |
≥¥330 |
折疊後抗拉強度 (MD) |
無/厘米 |
≥¥40 |
≥70日元 |
≥¥110 |
≥¥140 |
≥¥165 |
≥¥190 |
≥¥240 |
≥¥280 |
≥¥300 |
≥¥330 |
折疊後抗拉強度 (TD) |
無/厘米 |
≥20日元 |
≥¥50 |
≥¥90 |
≥¥110 |
≥¥115 |
≥¥120 |
≥¥130 |
≥¥180 |
≥200日元 |
≥¥230 |
6644 F級DMD電機絕緣紙用於低壓電機、電動工具、電器的槽絕緣、墊片絕緣、匝間絕緣、相間絕緣和楔形絕緣,或變壓器層間絕緣,適用於自動繞線機加工。
用於電機絕緣的 6644 F 級 DMD 絕緣紙可在(20°C,50% r. h.)下無限期儲存。
