17AM滾筒洗衣機溫度電流熱保護器
該17AM系列熱保護器開關配有端子,特別適用於前置式洗衣機電機配件。
17AM系列自複位過溫過流保護熱開關(熱保護器)是具有溫度和電流雙重傳感特性的產品。該產品具有結構先進、動作靈敏、接觸容量大、壽命長等特點。用於工作電壓為 120VAC 和 240VAC 的工業應用的洗衣機、洗碗機、烘乾機、吸塵器以及各種馬力和直流電機。
17AM 熱保護器性能
產品名稱: | 17AM滾筒洗衣機溫度電流熱保護器 |
額定電流: | 16A/125VAC、8A/250VAC |
工作溫度, | 50~170℃,允許偏差±5℃(詳見附表)。 |
拉伸測試: | 產品接線端子應能承受大於或等於50N的拉力。鉚接處不得鬆動,電線不得斷裂、滑出。 |
絕緣電壓: |
A。熱保護器熱擊穿後接線間應能承受AC880V,持續1min無擊穿閃絡現象; b.熱保護器端子引線與絕緣外殼之間可承受AC2000V,持續1min無擊穿閃絡現象; |
絕緣電阻: | 正常情況下,導體與絕緣外殼之間的絕緣電阻大於100mΩ。(所用儀表為DC500V絕緣電阻表)。 |
接觸電阻: | 熱保護器的接觸電阻應不大於50mΩ(不含鉛)。 |
氣密測試: | 保護器在大於85℃的水中(水未沸騰),應無連續冒泡。 |
加熱測試: | 產品在150℃環境下放置96小時。 |
耐濕性測試: | 該產品在40℃、相對濕度95%的環境下放置48小時。 |
熱衝擊試驗: | 產品在150℃、20℃環境下交替放置30分鐘,共5個循環。 |
抗振測試: | 產品可承受振幅1.5mm,頻率變化10~55Hz,掃描變化週期3~5min,振動方向X、Y、Z,各方向連續振動2小時。 |
跌落測試: | 產品從0.7m高處自由落下一次。 |

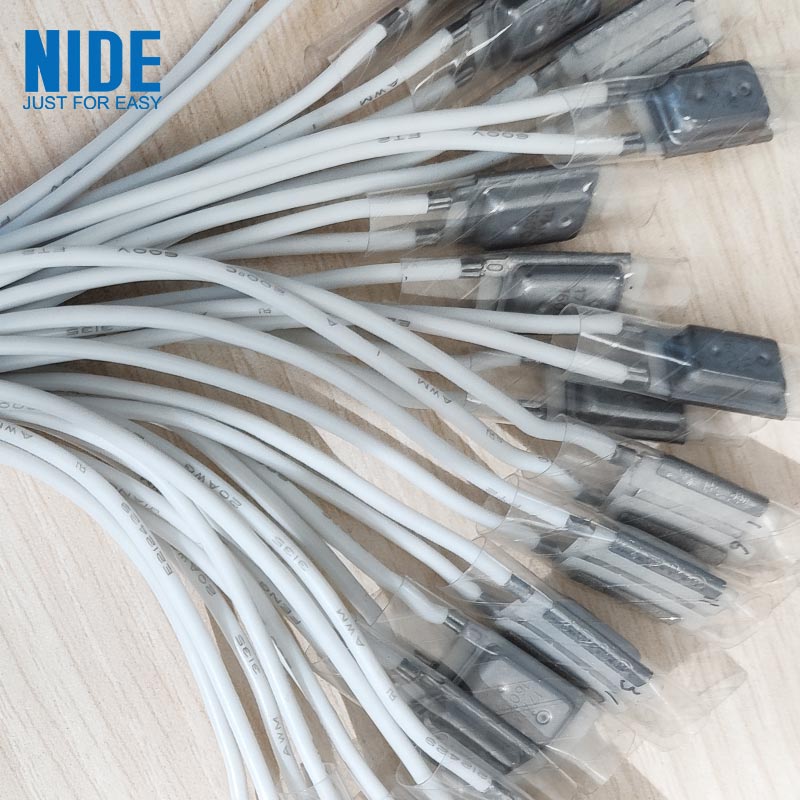

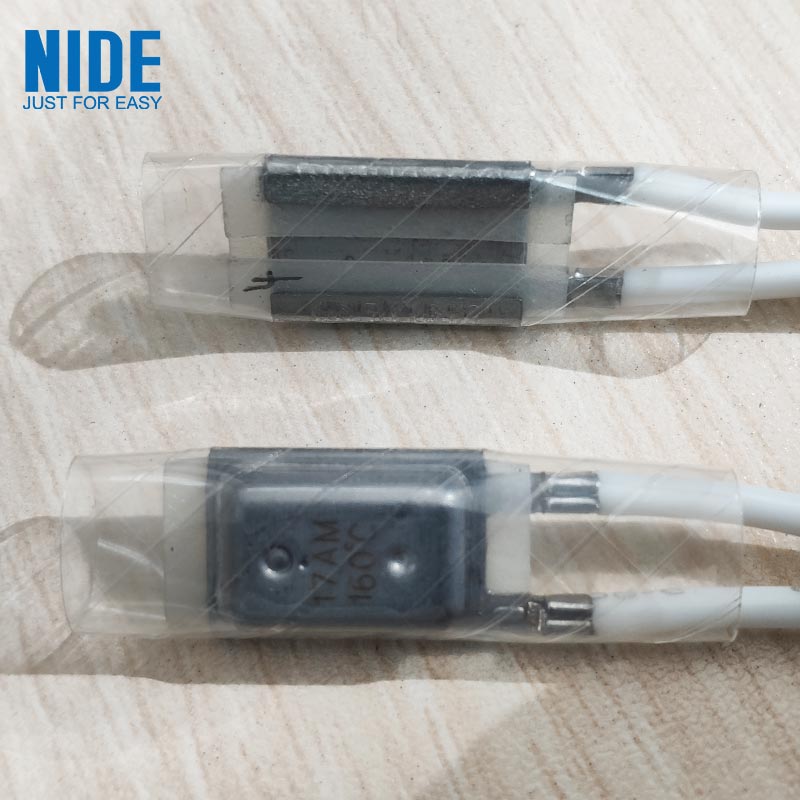

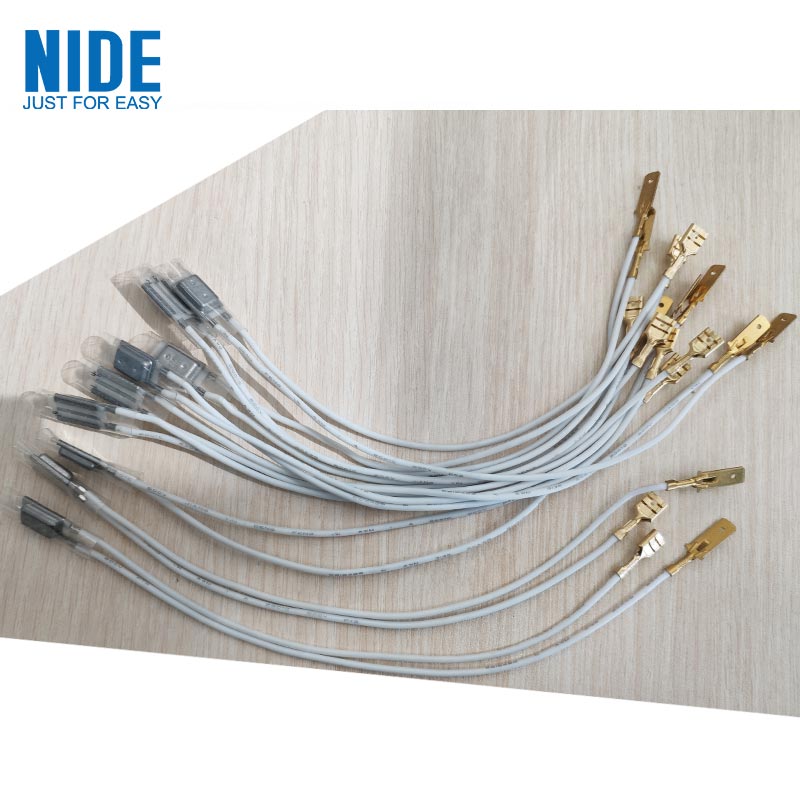

17AM 熱保護器圖片展示
17AM系列熱保護器工作溫度對照表
