12P 鉤式直流電機換向器
電機換向器廣泛應用於各種電動工具、汽車、摩托車、家用電器等電機。
1. 換向器參數:
產品名稱 | 電機換向器 |
尺寸 | 8x23x20毫米 |
顏色 | 銅色調 |
牙齒 | 12顆牙齒 |
材料 | 銅 |
類型 | 鉤形換向器 |
起訂量 | 100000 |
2. 換向器的選擇
當電機需要更換整個換向器時,需要檢測換向器的外圓直徑、內孔直徑、銅片長度和槽數等參數,然後選擇換向器同類參數絕對相等,盡量選擇夾式換向器進行更換。

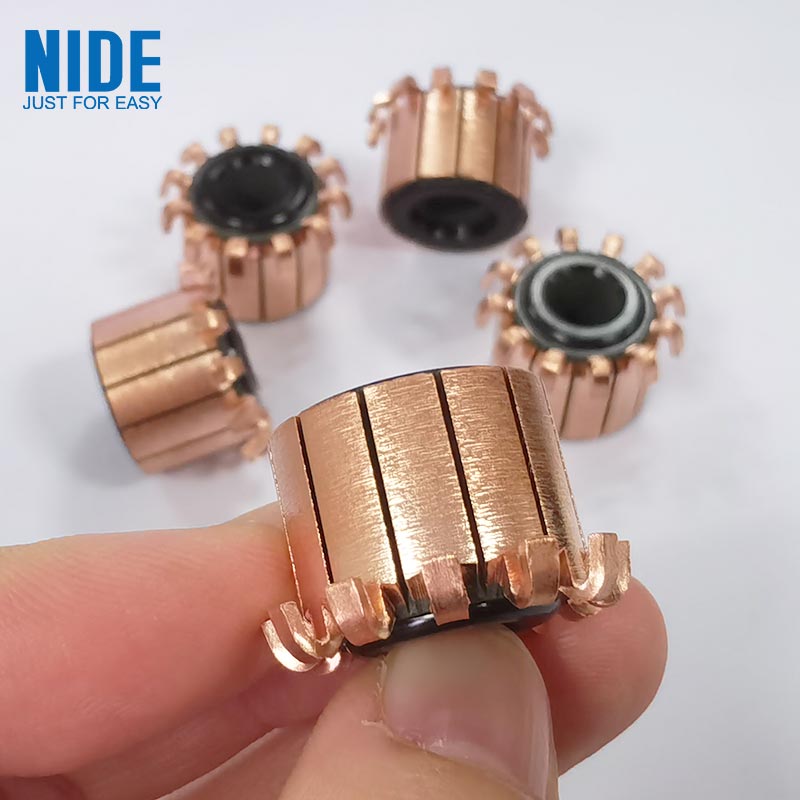

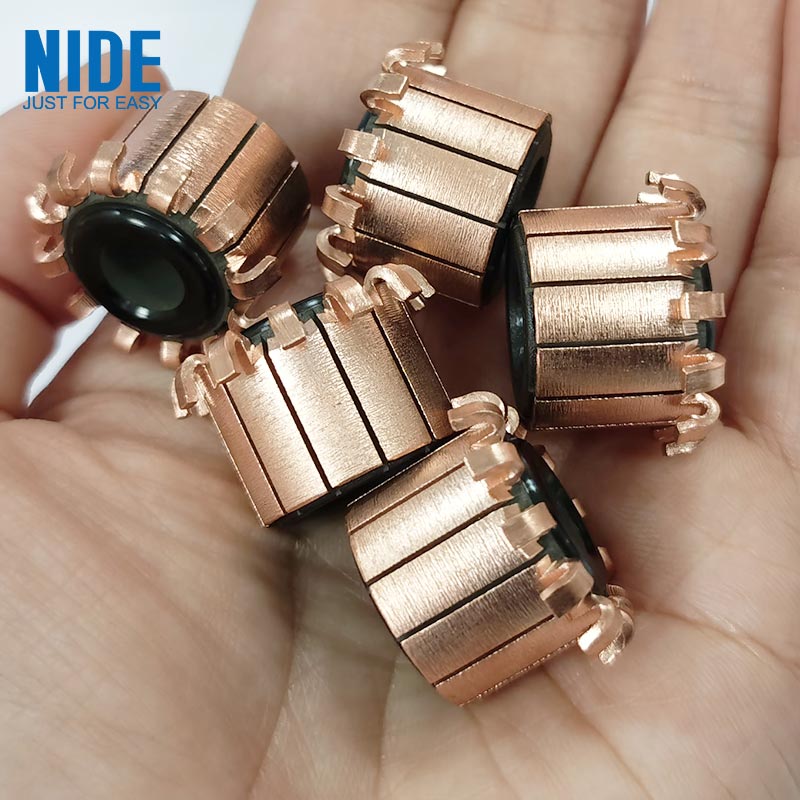

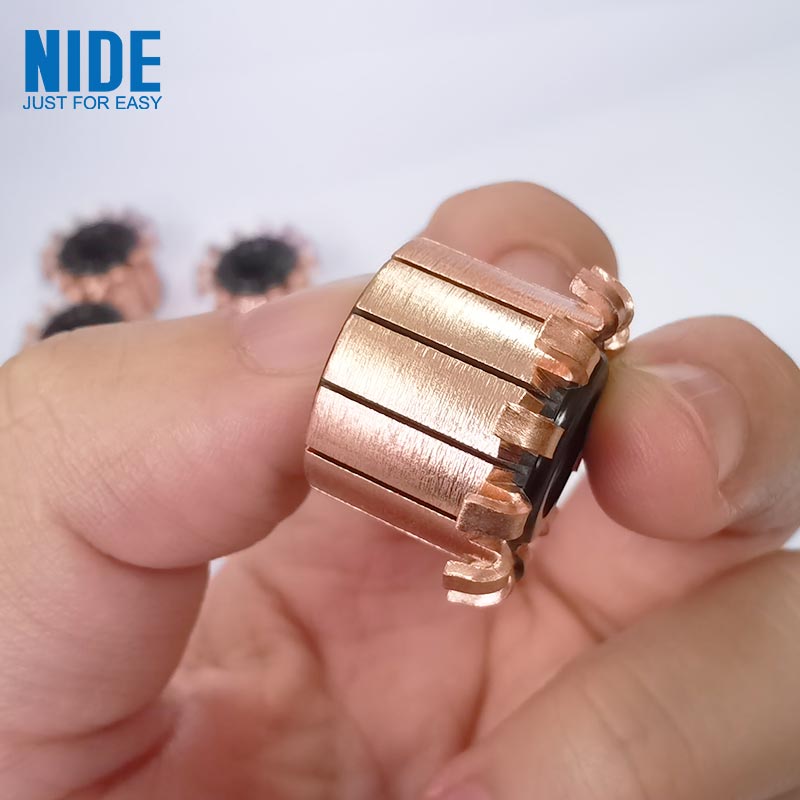

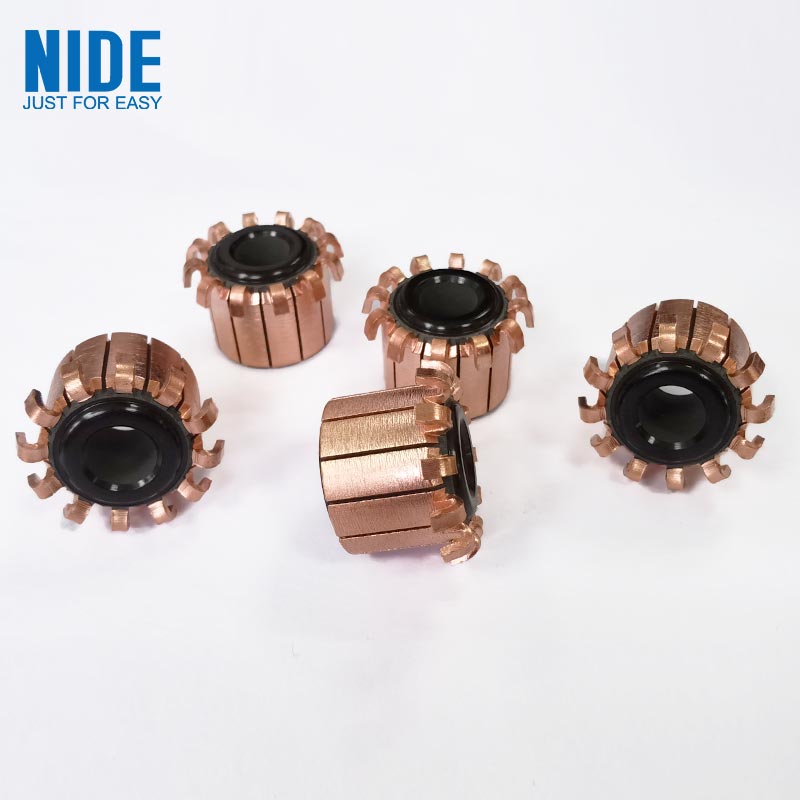

3. 換向器圖片
4. 更換換向器
A。測試電樞繞組是否有短路、鐵鐵現象,要及時排除,以免留下故障。
b.當換向器內孔直徑較小時,可在車床上車削放大,達到電動樞軸所需的內孔直徑;當內孔直徑較大時,可機加工一個襯套,壓入人孔內。
C。夾式換向器的夾子一般較長一點,可以根據需要剪掉多餘部分,將開口刮乾淨進行錫焊。
d.將換向器的開口槽與電樞繞組的連接線輕輕一一對齊,然後將換向器慢慢壓到樞軸上,直至換向器位置符合要求。
e.從接線頭台階下的樞軸上將損壞的換向器關掉或用鋼鋸在接線頭台階下繞一圈鋸一圈後鑿掉換向器,然後將連接線頭一一拔出並刮掉用鉗子進行錫焊,然後去除殘留的換向器部分。
